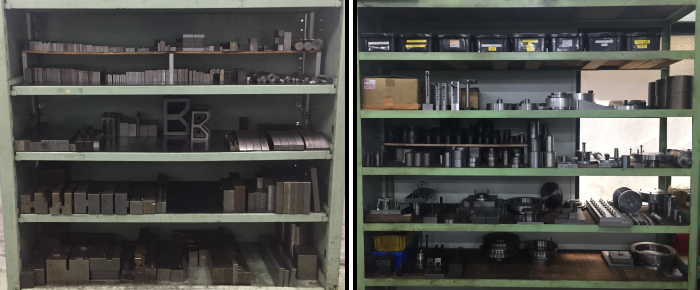

フライス・MC設備では様々な治具を取り揃えています。

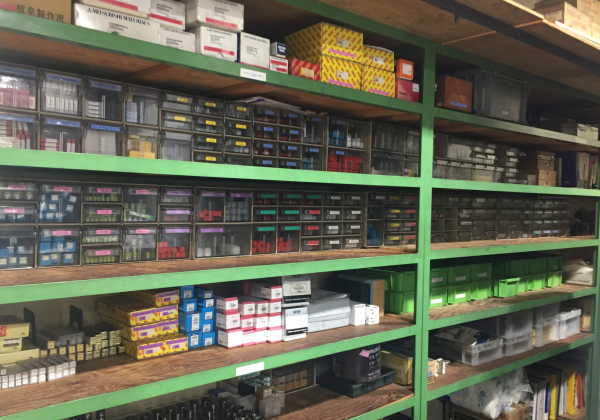

各種工具を用意しているので多様な小ロット生産にも素早い対応が可能です。
各種工具を用意しているので多様な小ロット生産にも素早い対応が可能です。
立形汎用フライス盤
牧野フライス製作所 MH-20
| 牧野フライス製作所 MH-20 | |
|---|---|
| X軸移動量(テーブル左右) | 200mm |
| Y軸移動量(サドル前後) | 120mm |
| Z軸移動量(主軸上下) | 120mm |
| テーブル上面から 主軸端面の距離 |
mm |
| テーブル作業面の大きさ | 500×160mm |
| 主軸回転速度 | 600～3500min-1 |
泰和製作所 720-2
立形NCフライス盤
浜井産業 MAC-70P
| 浜井産業 MAC-70P | |
|---|---|
| X軸移動量(テーブル左右) | 720mm |
| Y軸移動量(主軸頭前後) | 400mm |
| Z軸移動量(主軸頭上下) | 350mm |
| テーブル上面から 主軸端面の距離 |
mm |
| テーブル作業面の大きさ | 1100×400mm |
| 主軸回転速度 | 100～3600min |
山崎技研 YZ-8NC
| 山崎技研 YZ-8NC | |
|---|---|
| X軸移動量(テーブル左右) | 850mm |
| Y軸移動量(主軸頭前後) | 400mm |
| Z軸移動量(主軸頭上下) | 550mm |
| テーブル上面から 主軸端面の距離 |
mm |
| テーブル作業面の大きさ | 1400×380mm |
| 主軸回転速度 | 75～2400min |
立形マシニングセンタ
OKUMA MILLAC468 VII
| OKUMA MILLAC468 VII | |
|---|---|
| X軸移動量 (テーブル左右) |
820mm |
| Y軸移動量 (主軸頭前後) |
460mm |
| Z軸移動量 (主軸頭上下) |
450mm |
| 工具収納本数 | 30本 |
| ツールシャンク | BT50 |
OKUMA MILLAC561 VII
| OKUMA MILLAC561 VII | |
|---|---|
| X軸移動量 (テーブル左右) |
1050mm |
| Y軸移動量 (主軸頭前後) |
560mm |
| Z軸移動量 (主軸頭上下) |
520mm |
| 工具収納本数 | 30本 |
| ツールシャンク | BT50 |
日立精機 VK-45
主軸にアングルヘッドを取り付けて内側に角形のスプライン加工をすることが可能です。
幅18 D9 全長140mm
| 日立精機 VK45 | |
|---|---|
| X軸移動量 (テーブル左右) |
760mm |
| Y軸移動量 (主軸頭前後) |
450mm |
| Z軸移動量 (主軸頭上下) |
450mm |
| テーブル上面から 主軸端面の距離 |
150～600mm |
| テーブル作業面の大きさ | 1120×485mm |
| 主軸回転速度 | 45～4500min-1 |
| 早送り速度 | 15000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 20本 |
| 工具最大径 | Φ160mm |
| 工具最大長 | 300mm |
| 工具最大質量 | 10kg |
| ツールシャンク | BT50 |
日立精機 VK-55
サブテーブルにロータリーテブルを載せてX軸のストロークを最大限に加工することが可能です。
| 日立精機 VK55 | |
|---|---|
| X軸移動量 (テーブル左右) |
1000mm |
| Y軸移動量 (主軸頭前後) |
560mm |
| Z軸移動量 (主軸頭上下) |
560mm |
| テーブル上面から 主軸端面の距離 |
200～760mm |
| テーブル作業面の大きさ | 1400×560mm |
| 主軸回転速度 | 45～4500min-1 |
| 早送り速度 | 13000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 30本 |
| 工具最大径 | Φ160mm |
| 工具最大長 | 300mm |
| 工具最大質量 | 20kg |
| ツールシャンク | BT50 |
DMG森精機 NV6000 DCG
| 森精機製作所 NV6000 | |
|---|---|
| X軸移動量 (テーブル左右) |
900mm |
| Y軸移動量 (サドル前後) |
600mm |
| Z軸移動量 (主軸頭上下) |
450mm |
| テーブル上面から 主軸端面の距離 |
200～650mm |
| テーブル作業面の大きさ | 1000×600mm |
| 主軸回転速度 | 12000min-1 |
| 早送り速度 | 42000mm/min |
| 切削送り速度 | 1～6000mm/min |
| 工具収納本数 | 20本 |
| 工具最大径 | Φ210mm |
| 工具最大長 | 300mm |
| 工具最大質量 | 8kg |
| ツールシャンク | BT40 |
DMG森精機 NV7000
| DMG森精機 NV7000 | |
|---|---|
| X軸移動量(テーブル左右) | 1540mm |
| Y軸移動量(サドル前後) | 760mm |
| Z軸移動量(主軸頭上下) | 660mm |
| テーブル上面から主軸中心線の距離 | 400～1060mm |
| コラム前面から主軸中心線までの距離 | 895mm |
| テーブル作業面の大きさ | 1700×760mm |
| テーブルの最大積載質量 | 2000kg |
| 主軸回転速度 | ～10000min |
| 早送り速度 | 24000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 60本 |
| 工具最大径 | Φ240mm |
| 工具最大長 | |
| 工具最大質量 | 20kg |
| ツールシャンク | BT50 |
CNCジグボーラー
ジグボーラーはコンマ台の小径加工工具による微細加工・高精度加工が可能です。
(SUS316にΦ0.3mm深さ1.8mmの穴加工をした画像です)
安田工業 YBM950V ver.IV
| 安田工業 YBM-950 | |
|---|---|
| X軸移動量 (主軸頭左右) |
900mm |
| Y軸移動量 (テーブル前後) |
500mm |
| Z軸移動量 (主軸頭上下) |
350mm |
| テーブル上面から 主軸端面の距離 |
200～500mm |
| テーブル作業面の大きさ | 1000×500mm |
| 主軸回転速度 | 50～24000min-1 |
| 早送り速度 | 20000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 30本 |
| 工具最大径 | Φ100mm |
| 工具最大長 | 250mm |
| 工具最大質量 | 7kg |
| ツールシャンク | BT40 |
安田工業 YBM950V
| 安田工業 YBM-950 | |
|---|---|
| X軸移動量 (主軸頭左右) |
900mm |
| Y軸移動量 (テーブル前後) |
500mm |
| Z軸移動量 (主軸頭上下) |
350mm |
| テーブル上面から 主軸端面の距離 |
200～500mm |
| テーブル作業面の大きさ | 1000×500mm |
| 主軸回転速度 | 50～24000min-1 |
| 早送り速度 | 20000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 30本 |
| 工具最大径 | Φ100mm |
| 工具最大長 | 250mm |
| 工具最大質量 | 7kg |
| ツールシャンク | BT40 |
横形マシニングセンタ
安田工業 YBM-600N
加工工具を60本取り付けることが可能で
粗切削、仕上げ切削、ザグリ穴、深穴、タップ加工、リーマー加工など、複数の工程をワンチャックで加工ができます。
ベッドには1度単位の割り出しが付いていて、治具を使って複数の加工物を取り付けることが可能です。
オートパレットチェンジャーで二つのベッドを自動交換する事が可能で24時間自動運転の実績があります。
| 安田工業 YBM-600N | |
|---|---|
| X軸移動量 (テーブル左右) |
850mm |
| Y軸移動量 (主軸頭上下) |
650mm |
| Z軸移動量 (コラム前後) |
700mm |
| テーブル上面から 主軸中心線の距離 |
200～760mm |
| テーブル中心線から 主軸端面の距離 |
150～850mm |
| テーブル作業面の大きさ | 500×500mm |
| テーブル最小割出し角度 | 1℃ |
| 加工物最大旋回径 | Φ800mm |
| 主軸回転速度 | 50～10000min-1 |
| 早送り速度 | 24000mm/min |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 60本 |
| 工具最大径 | Φ250mm |
| 工具最大長 | 440mm |
| 工具最大質量 | 20kg |
| ツールシャンク | BT50 |
CNC横中ぐりフライス盤
倉敷機械 KBM11X
テーブル作業面の大きさが950×1050mmあり、大きい加工物を取り付け、テーブルを旋回させることで複数面の加工をワンチャックで加工することが可能です。
軸の移動量は1000mmですが、カバーを取り外すことで取り付けることのできる加工物の制限がなくなります。
繋ぎ加工ですが2mの加工物を取り付けて穴、溝加工の実績があります。
外径Φ100mm、最大長350mmののW軸を使うことでマシニングセンタでは困難な加工を高剛性で加工が可能です。
中ぐり加工用サイレントツール(防振工具)を取り付けることでZ軸の移動量700mmを加工ができ、貫通穴であればテーブルを旋回させてそれ以上の加工が可能です。
| 倉敷機械 KBM 11X | |
|---|---|
| X軸移動量 (テーブル左右) |
1000mm |
| Y軸移動量 (主軸頭上下) |
1000mm |
| Z軸移動量 (テーブル前後) |
700mm |
| W軸移動量(主軸軸方向) | 350mm |
| テーブル上面から 主軸端面の距離 |
0～1000mm |
| テーブル中心線から 主軸端面の距離 |
355～1055mm |
| テーブル作業面の大きさ | 950×1050mm |
| 主軸回転速度 | 5～3000min-1 |
| 早送り速度 | XYZ 12000mm/min |
| W 6000mm/min | |
| 切削送り速度 | 1～6000mm/min |
| 工具収納本数 | 30本 |
| 工具最大径 | Φ240mm |
| 工具最大長 | 400mm |
| 工具最大質量 | 25kg |
| ツールシャンク | BT50 |
5軸マシニングセンタ
日新工機 N-MAX F50 APC
| 日新工機 N-MAX F50 APC | |
|---|---|
| X軸移動量 (主軸頭左右) |
650mm (+APC570mm) |
| Y軸移動量 (主軸頭前後) |
870mm (+ATC125mm) |
| Z軸移動量 (主軸頭上下) |
540mm |
| テーブル上面から 主軸端面の距離 |
200～500mm |
| テーブル作業面の大きさ | 500×500mm |
| 主軸回転速度 | 120～10000min-1 |
| 早送り速度 | XY 50000mm/min |
| Z 30000mm/min | |
| 切削送り速度 | 1～5000mm/min |
| 工具収納本数 | 30本 |
| 工具最大径 | Φ210mm |
| 工具最大長 | 400mm |
| 工具最大質量 | 16kg |
| ツールシャンク | BT50 |

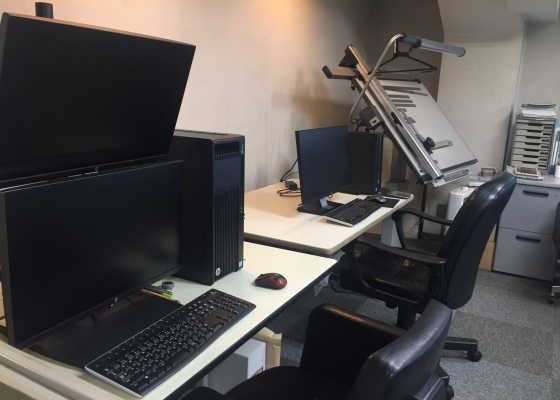

CAD/CAM
SOLIDWORKS
WinMAX
